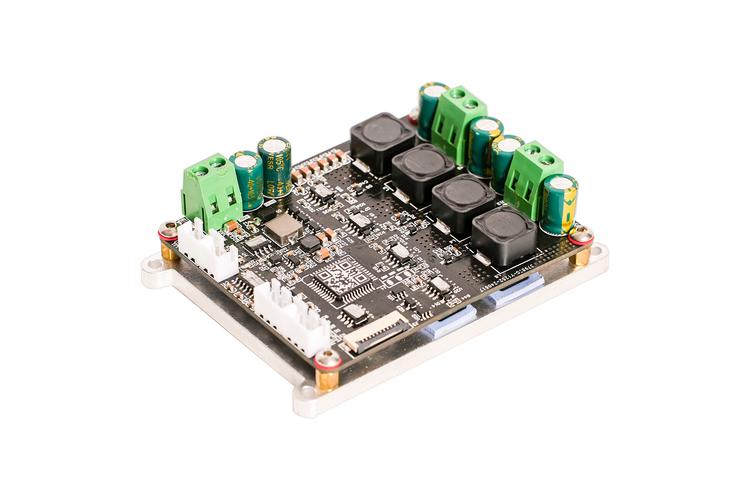

双通道温控驱动模块在电子技术开发中的设计与应用

随着电子设备向高集成度、高功率密度方向发展，热管理已成为影响系统可靠性、稳定性和寿命的关键因素。双通道温控驱动模块作为一种能够同时独立控制两路加热或制冷元件（如TEC、电阻加热丝、风扇等）的电子单元，在激光器、半导体测试、医疗仪器、工业自动化等领域得到广泛应用。本文从电子技术开发的角度，探讨双通道温控驱动模块的设计要点、关键电路及实现方法。

一、模块总体架构

典型的双通道温控驱动模块包含以下部分：

1. 温度传感接口：支持NTC热敏电阻、PT100/PT1000、热电偶或数字温度传感器（如DS18B20、MAX31865）。
2. 信号调理与ADC：将传感器模拟信号放大、滤波并转换为数字量，供MCU处理。
3. 控制核心：通常采用MCU或DSP，运行PID控制算法，输出两路独立的PWM或模拟控制信号。
4. 功率驱动级：根据负载类型选择H桥（TEC双向驱动）、MOSFET低边/高边驱动（加热丝单向）或电机驱动芯片。
5. 保护与监测：过流、过压、过温、开路/短路检测。
6. 通信接口：UART、I2C、SPI或CAN，用于上位机设定参数和读取状态。

二、关键电路设计

1. 温度采集电路
对于NTC热敏电阻，采用恒流源或分压电路，配合24位Σ-Δ ADC（如ADS1248）可获得0.01°C分辨率。对于PT100，使用MAX31865专用芯片简化设计。双通道需注意模拟开关或独立ADC通道的串扰抑制。

2. PID控制算法
数字PID算法在MCU中实现，位置式或增量式。为减少超调，可加入积分限幅、微分先行、抗积分饱和。对于TEC，还需考虑电流换向死区时间，避免H桥直通。

1. 功率驱动级

• TEC驱动：采用H桥电路，由MOSFET（如IRF540N）或集成驱动芯片（如DRV8871）构成。PWM频率通常选20kHz~100kHz，需注意EMI和开关损耗。
• 加热丝驱动：低边N-MOSFET配合续流二极管，PWM调节平均功率。
• 双通道隔离：若两路负载共地或存在电势差，需使用数字隔离器或光耦隔离PWM信号，电源也需独立或采用隔离DC-DC。

1. 保护电路

• 过流保护：采样电阻+比较器，触发MCU中断关闭PWM。
• 过温保护：独立温度开关或软件监测。
• TEC保护：限制最大电流、最大电压，防止热失控。

三、软件设计要点

1. 双通道独立PID：两个PID环分别计算，共享ADC采样时序，避免相互干扰。
2. 温度校准：多点校准或Steinhart-Hart方程拟合，提高精度。
3. 人机交互：通过OLED或上位机曲线显示温度与输出。
4. 通信协议：自定义帧格式，包含设定温度、实际温度、电流、状态标志。

四、典型应用场景

• 激光二极管温控：双通道分别控制激光器和倍频晶体，精度±0.01°C。
• PCR仪：双通道独立控温，实现变性、退火、延伸。
• 半导体制冷冰箱：双温区独立调节。
• 光纤陀螺：双路TEC控制光源和Y波导温度。

五、开发调试注意事项

1. PCB布局：功率地与信号地分开，模拟部分远离功率走线。
2. 散热：驱动MOSFET需足够铜箔或散热片。
3. 死区时间：H桥上下管切换需插入死区，防止直通。
4. EMI滤波：PWM输出端加LC滤波或磁珠。
5. 软件抗干扰：ADC采样均值滤波、看门狗。

六、结论

双通道温控驱动模块的开发涉及模拟采集、数字控制、功率电子和嵌入式软件的综合技术。通过合理的架构设计、精密的PID算法和完善的保护电路，可以实现两路独立、高精度、高可靠性的温度控制，满足多种电子技术应用需求。随着GaN器件和数字电源技术的发展，模块将向更高效率、更小体积和更高集成度演进。
