单稳态芯片CD4098触发问题详解 原理、常见故障与解决方案

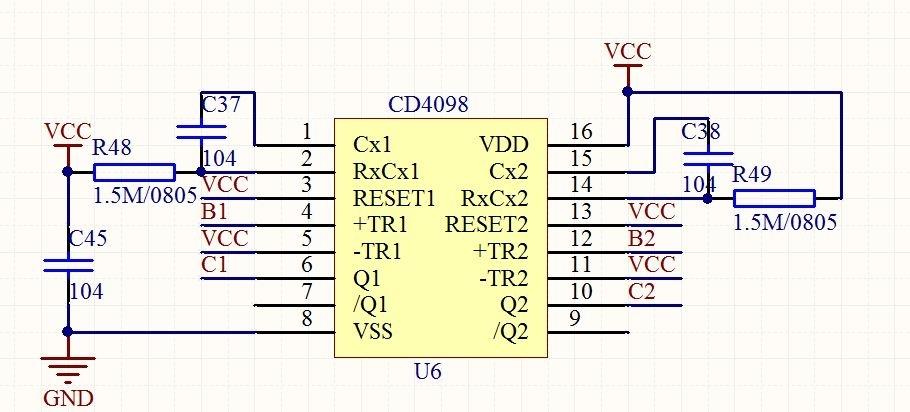

在电子技术开发中，单稳态多谐振荡器芯片CD4098常用于产生精确的脉冲宽度，广泛应用于定时、延时和脉冲整形等场景。实际应用中CD4098的触发问题常常困扰开发者，导致电路工作不稳定或输出异常。本文将深入探讨CD4098的触发机制、常见触发问题及其解决方案，帮助读者在设计时避开陷阱。\n\n一、CD4098芯片概述与触发原理\n\nCD4098是双单稳态多谐振荡器，每个触发器都有一个触发输入端（+TR和-TR），可通过上升沿或下降沿触发。当触发信号有效时，输出Q变为高电平，并保持一段时间，该时间由外接电阻R和电容C决定（t = 0.5 R C）。触发后，芯片进入暂稳态，期间忽略新的触发信号（除非在特定条件下），暂稳态结束后输出自动返回低电平。\n\nCD4098的触发方式灵活：正触发端（+TR）接收上升沿，负触发端（-TR）接收下降沿（内部有施密特触发器，但需注意电平要求）。芯片具有复位端（R），可强制输出复位。理解这些引脚的功能和时序是解决触发问题的关键。\n\n二、常见触发问题及原因分析\n\n1. 无输出或输出异常\n （1）触发信号电平不匹配：CD4098的触发输入端需要满足CMOS电平要求。如果触发信号幅度不足（如3.3V系统触发5V芯片），可能导致无法识别。\n （2）触发信号边沿过缓：CD4098内部虽带有施密特触发器，但边沿太慢仍可能引起多次触发或误触发。\n （3）触发脉冲宽度不足：资料规定最小触发脉冲宽度（通常几百纳秒），过窄的脉冲可能无法被捕获。\n\n2. 输出脉冲宽度不稳定\n （1）定时元件精度不足：R和C的误差、温漂会直接影响脉冲宽度。建议使用精度1%的电阻和低泄漏电容（如CBB或钽电容）。\n （2）电源噪声干扰：电源纹波可能耦合到定时电路，导致宽度抖动。需加强电源去耦。\n\n3. 重复触发与误触发\n （1）触发信号抖动：机械开关等产生的抖动可能造成多次触发。需加RC滤波或施密特触发器整形。\n （2）暂稳态期间再次触发：CD4098在暂稳态期间一般忽略触发，但若触发信号在复位端或电源波动时可能引起异常。需确保触发信号干净且符合时序。\n\n三、典型触发问题解决方案\n\n1. 触发信号调理\n - 对于缓慢变化的信号，使用74HC14等施密特触发器整形后再送入CD4098。\n - 对于机械开关，采用RC低通滤波（如10kΩ+0.1μF）加施密特触发器消抖。\n - 确保触发脉冲宽度大于芯片要求的最小值，可通过单稳态电路展宽。\n\n 图1：触发信号调理电路示例（RC滤波+施密特触发器）\n\n电路中，R1=10kΩ，C1=0.1μF组成低通滤波，经74HC14整形后输出干净边沿至CD4098的+TR端。\n'+\\n{\\n \
